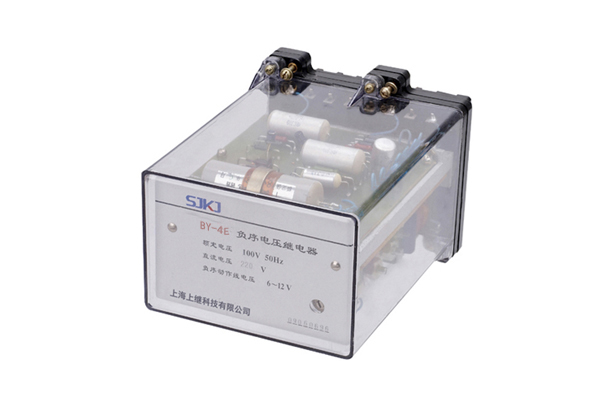

一、BY-4E負序電壓繼電器用途

    BY-4E負序電壓繼電器（以下簡稱繼電器）是一種小定值的過電壓繼電器，用于電力系統繼電器保護線路中，作為方向橫差保護的閉鎖元件。

二、BY-4E負序電壓繼電器內部接線圖

三、BY-4E負序電壓繼電器外形及開孔尺寸

四、BY-4E負序電壓繼電器技術要求

    1.交流額定電壓：100V、50Hz。

    2.直流額定電壓：48V、110V、220V。

    3.整定范圍：2V~15V。

    4.返回系數：不小于0.85。

    5.動作時間：在1.2倍整定點上不在于0.04s。

    6.動作值誤差：任意整定值不大于6%。

    7.動作值變差：不大于10%。

    8.觸點型式：一動合、一動斷。

    9.功率消耗

    AC≤6VA

    DC 220V/≤6W，110V/≤4W，48V/≤2W。

    10.觸點斷開容量：

    在直流有感（τ=5ms）回路，U≤250V，I≤0.5A，為30W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為100VA。

    11.觸點長期允許閉合電流為2A。

    12.電壽命為5000次。

    13.機械壽命為50000次。

    14.絕緣電阻不小于300MΩ。

    15.介質強度

    繼電器各導電電路連一起與外露的非帶電金屬部分及外殼之間，能承受 2kV（有效值）50Hz的交流電壓歷時1min試驗，而無絕緣擊穿或閃絡現象。

    16.沖擊電壓為5kV。

    17.當環境溫度為50℃，繼電器應能長期耐受110%額定電壓其線圈溫升不超過55℃。

五、BY-4E負序電壓繼電器調試方法

    1.直流回路檢查

    合上直流電源（注意正、負極性）檢查穩壓回路電壓是否正常（穩壓回路電壓應為 16V~19V）。然后將第一個三極管的基極和發射短接，此時小中間繼電器應立即動作，即證明直流回路完好。

    2.交流回路檢查

    一次通100V時，二次電壓約為40V（開路）。

    3.整組試驗

    利用自耦變壓器調整交流電壓，加給繼電器一次回路，改變電位器R8，使繼電器在2V~15V范圍動作。
